D520/7DD防爆差压控制器 价格:

在线询价
详细内容 规格参数 产品包装

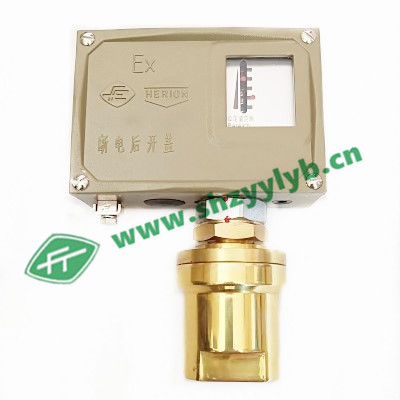

D520/7DD防爆差压控制器(上海远东仪表厂)


D520/7DD防爆差压控制器采用波纹管式的传感器,可用于空气、气体、水蒸汽等中性气体和水,油及制冷剂等液体介质,控制器的设定值可调,调节范围0.02……1.6MPa.工作压力范围0.05……2.5MPa


主要技术性能


普通型

防爆型

工作粘度

<1╳10-3m2/s

<1╳10-3m2/s

开关元件

微动开关

微动开关

防爆等级

——

 Exde II CT5

外壳防护等级

IP65(符合 DIN40050,与 GB4208 中 IP65 相当)

IP54(符合 DIN40050,与 GB4208 IP54相当)

环境温度

-30℃~+50℃

-20℃~+40℃

介质温度

0~120℃

0~95℃

安装位置


压力接口垂直向下

抗震性能

D520/7DD:40m/s2   D520/7DDK:20m/s2

Max: 20m/s2

重复性误差

≤1%

≤1%

触点容量

AC220V 6A(阻性)

DC 250V 0.25A(阻性)60Wmax

DC 250V 5A(阻性)1250VAmax



产品规格

D520/7DD切换差不可调

差压设定值

调节范围

MPa

切换差不大于

工作压力范围MPa

*)

zui大允许压力MPa

**)

开关切

换次数

次/分

压力传感器材料

接口

内螺纹



重量

kg

外形尺寸图号

订货目录编号

设定值范围下限MPa

设定值范围上限MPa

外壳

波纹管

普通型

防爆型

普通型

防爆型

0.02...0.1

0.02...0.16

0.025...0.25

0.03...0.4

0.012

0.012

0.015

0.02

0.015

0.017

0.02

0.025

0.05到1.6

2

2

2

2

10

10

10

10

黄铜

不锈钢00Cr17Ni14M02

(316L)



G1/4”

G1/4”

G1/4”

G1/4”

1.20

1.20

1.20

1.20

01

01

01

01

02

02

02

02

0819100

0819200

0819300

0819400

0859180

0859280

0859380

0859480

0.05...0.06

0.05...1

0.05...1.6

0.06

0.07

0.08

0.07

0.08

0.09

0.1到2.5

3

3

3

10

10

10

G1/4”

G1/4” G1/4”

1.20 1.20 1.20

01

01

01

02

02

02

0819500

0819600

0819700

0859580

0859680 0859780



D520/7DD 切换差可调

差压设定值

调节范围

MPa

切换差不大于

工作压力范围MPa



zui大允许压力MPa

开关切

换次数

次/分

压力传感器材料

接口

内螺纹



重量kg

外形尺寸图号

订货目录编号

设定值范围下限MPa

设定值范围上限MPa

外壳

波纹管

普通型

防爆型

普通型

防爆型

0.02...0.1

0.02...0.16

0.025...0.25

0.03...0.4

0.035-0.1

0.035-0.15

0.04-0.25

0.045-0.4

0.04-0.1

0.045-0.25

0.045-0.25

0.05-0.4

0.05到1.6

2

2

2

2

10

10

10

10

黄铜

不锈钢00Cr17Ni14M02

(316L)



G1/4”

G1/4”

G1/4”

G1/4”

1.20

1.20

1.20

1.20

01

01

01

01

02

02

02

02

0809100

0809200

0809300

0809400

0849180

0849280

0849380

0849480

0.05...0.06

0.05...1

0.05...1.6

0.16-0.4

0.17-0.8

0.18-1.2

0.17-0.4

0.18-0.8

0.2-1.2

0.1到2.5

   3

3

3

10

10

10

G1/4”

G1/4” G1/4”

1.20 1.20 1.20

01

01

01

02

02

02

0809500

0809600

0809700

0849580

0849680 0849780



D520/7DD切换差不可调(小切换差,无防爆型)

差压设定值

调节范围

MPa

切换差不大于

工作压力范围MPa

*)

zui大允许压力MPa

**)

开关切

换次数

次/分

压力传感器材料

接口

内螺纹



重量kg

外形尺寸图号

订货目录编号

设定值范围下限MPa

设定值范围上限MPa

外壳

波纹管

0.02...0.1

0.02...0.16

0.025...0.25

0.03...0.4

0.006

0.006

0.008

0.009

0.0075

0.008

0.01

0.012

0.05到1.6

2

2

2

2

10

10

10

10

黄铜

不锈钢00Cr17Ni14M02

(316L)



G1/4”

G1/4”

G1/4”

G1/4”

1.20

1.20

1.20

1.20

01

01

01

01

0819107

0819207

0819307

0819407

0.05...0.06

0.05...1

0.05...1.6

0.03

0.035

0.04

0.035

0.04

0.045

0.1到2.5

  3

3

3

10

10

10

G1/4”

G1/4”

G1/4”

1.20 1.20 1.20

01

01

01

0819507

0819607

0819707

 注:*)为高压口的介质压力范围。   **)在实际工作中,二个压力口介质的短暂峰值压力也不能超过此值。

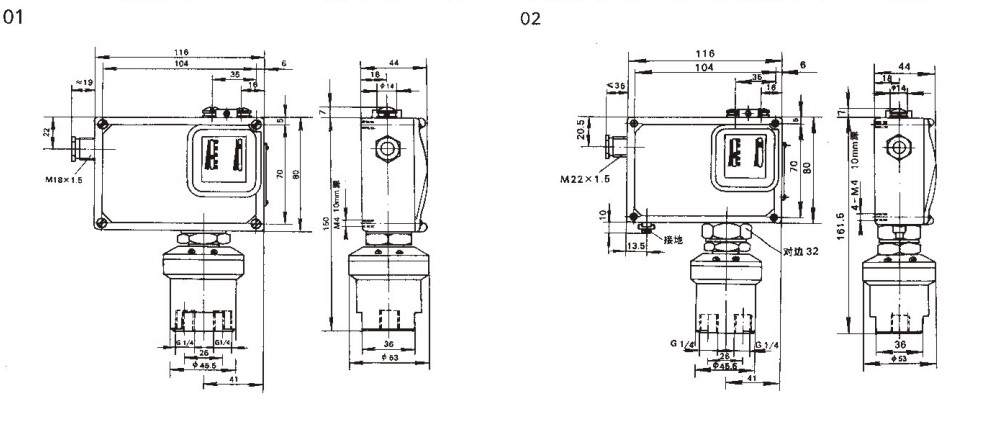

外形及安装尺寸
