YPK-50 压力控制器 价格:

在线询价
详细内容 规格参数 产品包装

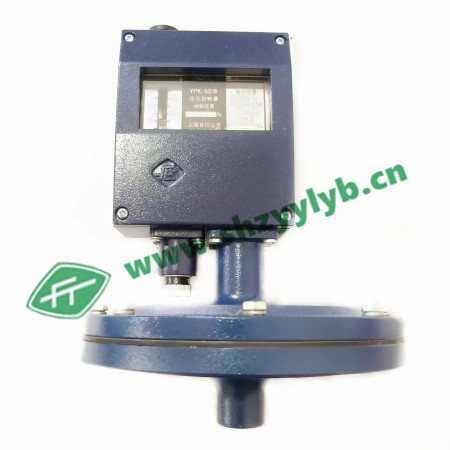

YPK-50 压力控制器(上海远东仪表厂)



YPK50压力控制器采用膜片式的传感器。可用于对不锈钢、铸铁或耐油橡胶无腐蚀作用的蒸汽等气体介质和液体介质。控制器的设定值可调,调节范围020kPa



主要技术性能

环境温度:-2555℃

外壳防护等级:IP40

安装位置:允许从垂直状态向各方向倾斜10°,但是要避免振动。

触点容量:AC 380V 3A(阻性)

              DC 220V 2.5A(阻性)



规格

切换差可调

序号

设定值调节范围

KPa

切换差调节范围

KPa

设定值误差

KPa

重复性误差

KPa

1

0……2.5

0.5……1

±0.1

0.16

2

0……5

0.8……2

±0.2

0.32

3

0……10

1.1……3.5

±0.4

0.6

4

0……20

1.6……6

±0.8

1

注:指针指示值为下切换值,设定值调节范围为下切换值调节范围。



设定值的调整

压力控制器的设定值调整步骤,举例说明如下:

[例一]:选用0~5KPa规格的控制器,要求控制一气体介质压力保持在3~4KPa之间,其操作步骤如下:

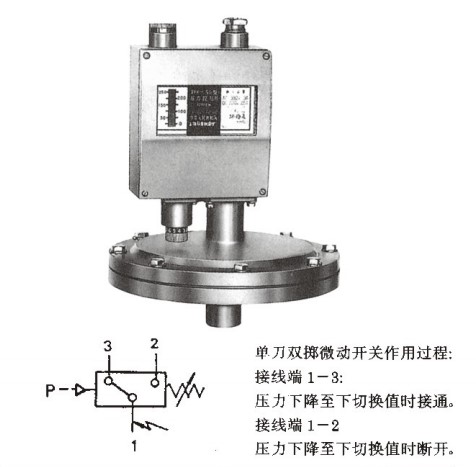

将控制器的开关接线端子接入控制回路中。(接1.3端子则降压接通,升压断开),将被控气体导入控制器接口中。

旋动调节杆使指针指示3KPa.

接通电源,使气体压力上升。反复调整切换差旋钮,使压力上升到4KPa时控制器开关切换。



安装

打开仪表盖,将控制器垂直安装在仪表板上,在安装和使用中严禁用手拨动或工具碰撞拨臂,以免仪表性能变化。

取下调节器的锁紧螺帽,借助于螺丝刀旋动调节杆,使指针指在需要控制的压力值上,然后将取下的锁紧螺帽按原位拧紧。

旋动切换差旋钮以取得需要的切换差值。

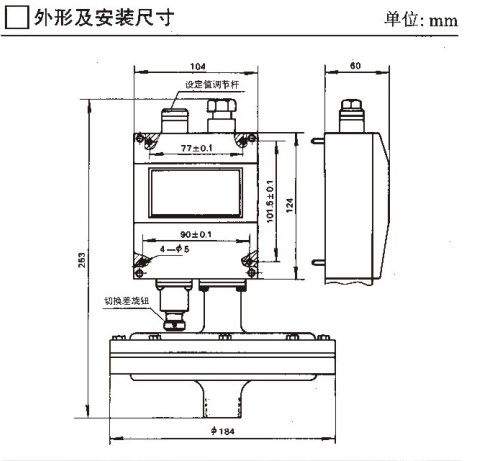

外形及安装尺寸
