D500/6T多值温度控制器 价格:

在线询价
详细内容 规格参数 产品包装

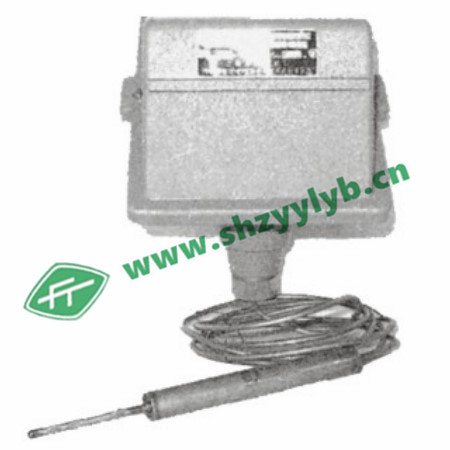

D500/6T多值温度控制器(上海远东仪表厂)

产品简介

D500/6T温度开关是位于上海远东的主要产品之一, D500/6T温度控制器可用于腐蚀性介质。



主要技术性能

   开关元件:微动开关1-3

   外壳防护等级:IP65

   环境温度:-3090

   抗振性能:20m/s2

   重复性误差:3%

   触点容量:AC 220V 6A(阻性)

                   Pmax=600VA



产品特点

    113组微动开关的切换值可分别设定。

2、设定值范围广。



产品规格

设定值
调节范围



切换差
不大于

zui大
允许温度

压力传感器材料

重量
kg

外形尺寸

外壳

传感元件

一设定

二设定

三设定

-30……40


5

70

1Cr18Ni9Ti
不锈钢

316L
不锈钢
波纹管

2

109101911
109101912
109101913
109101914
109101915

109101921
109101922
109101923
109101924
109101925

109101931
109101932
109101933
109101934
109101935

10……75

95

60……165

190

160……280

320

-30……350

14

370



设定值的调整

    []:选用设定值调节范围为10℃~75℃的控制器,要求一组微动开关当温度下降至30℃(下切换值)发出触点信号,另一组微动开关当温度上升至70℃(上切换值)发出触点信号,即采用二组微动开关设定控制值,其操作步骤如下:

    1. 将产品温包浸入恒温槽内。

    2. 打开罩壳,将电缆穿过电缆接口接入端子板中,电缆另一头接上二组指示灯。

    3. 将温度加至30℃,此值可从标准温度计中读出。然后逆时针旋转设定值调节螺钉1(调节螺钉12先后顺序任意选择),使设定值由大变小,直至开关触点在30℃处切换。再将温度加至70℃,同样此值可从标准温度计中读出。再顺时针旋转设定值调节螺钉2,使设定值由小变大,直至开关触点在70℃处切换。

    应注意:第二个设定值的设定将对*个已设定好的设定值略有影响(特别当二个设定值相差较大时)故应再次重复对*个设定值作微调,使其设定在预期的设定值上。

    4. 调节恒温槽内的温度,使温度在10℃~75℃范围内来回变化,检验温度下降时,一组触点的切换值是否为30℃和温度上升时另一组触点的切换值是否为70℃。

    注:如采用三组微动开关,分别设定三个不同的控制值,则其中zui高设定值应选用3号微动开关(中间一组微动开关),其操作步骤同上。

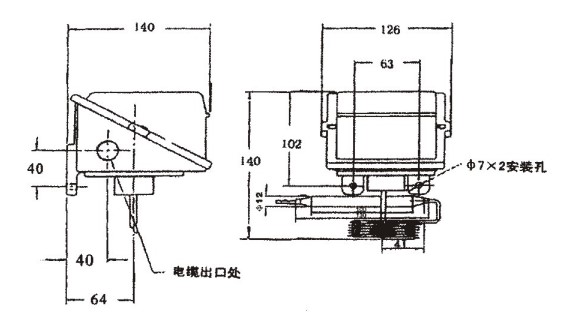

形及安装尺寸 单位:mm


选用和安装

     ● 选用控制器,zui好使预定的设定值位于控制器设定值调节范围的中间部分。一般为调节范围的20%-80%

     ● 控制器若要安装在室外时,应给予足够的防护,以免受环境温度的剧烈变化,阳光直接辐射,腐蚀性气体或水的渗入。

     ● 安装电缆时,并将电缆引入处的压紧螺母拧紧,以免电缆松动并有效防止水流等液体的渗入。

     ● 通断电流不能大于触点容量。

     ● 安装(或拆卸)控制器时要特别注意:避免毛细管弯折。

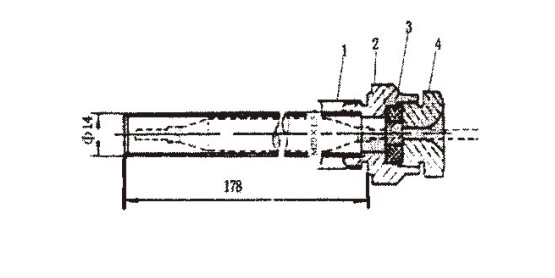

D500/6T附件

接口螺纹为M20×1.5的密封式温包保护套(带铜锁紧螺钉)材质:1Gr18Ni9Ti
