D500/6DD多值差压控制器 价格:

在线询价
详细内容 规格参数 产品包装

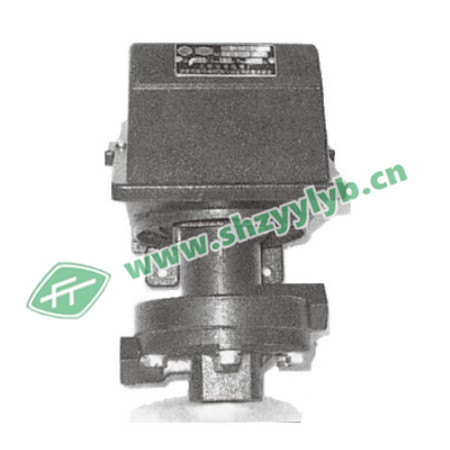

D500/6DD多值差压控制器(一~三设定值)

可用于核电系统中的气体、液体等介质,设定值调节范围0.002……0.7MPa



主要技术性能

工作粘度:<1×103m2/s

开关元件:微动开关13

外壳防护等级:IP65

环境温度:-1055

介质温度:-1090

抗振性能: 10m/s2

重复性误差:2%

触点容量:Vmax=380VAC  Imax=6A(阻性)Pmax=600VA



特点

13组微动开关的切换值可分别设定。

单刀双掷微动开关作用过程:

接线端C-NO:压力上升至上切换值时接通。

接线端C-NC:压力上升至上切换值时断开。



规格

设定值调节范围MPA(KPA)

切换差不大于KPA

大允许压力MPA

开关切换次数 次/分

压力传感器材料

接口内螺纹

重量

订货目录编号

外壳

传感元件

一设定

二设定

三设定

(2-20)
0.02-0.1
0.03-0.25
0.07-0.7

1.8
6
7
12

1.5

10

ZL104铸铝

丁腈橡胶膜片

G1/4

2

53000711
53000712
53000713
53000714

53000721
53000722
53000723
53000724

53000731
53000732
53000733
53000734

● 在实际工作中,即使短暂的压力峰值也不能超过此值。

● 为使控制器能取得最佳效果,用户在使用前应模拟实际工况进行调试。

● 选用控制器,最好使预定的设定值位于控制器设定值调节范围的中间部分。一般为调节愤怒为的20%-80%

注:需二组及二组以上设定值控制,请在合同上注明。


D500/6DD设定值的调整

[]:选用设定值调节范围为0.020.1Mpa的控制器,要求一组微动开关当压力下降至0.05Mpa(下切换值)发出触点信号,另一组微动开关当压力上升至0.09Mpa(上切换值)发出触点信号,即采用二组微动开关设定控制值,其操作步骤如下:

1. 用扳手夹持传感器的平面部分,将压力校验器的压力源螺纹接头旋入控制器高压腔内。

2. 打开罩壳,将电缆穿过电缆接口接入端子板中,电缆另一头接上二组指示灯。

3. 将压力加至0.05Mpa,此值可从标准压力计中读出。然后逆时针旋转设定值调节螺钉1(调节螺钉12先后顺序任意选择),使设定值由大变小,直至开关触点在0.05Mpa处切换。再将压力加至0.09Mpa,同样此值可从标准压力计中读出。再顺时针旋转设定值调节螺钉2,使设定值由小变大,直至开关触点在0.09Mp处切换。

应注意:第二个设定值的设定将对第一个已设定好的设定值略有影响(特别当二个设定值相差较大时)故应再次重复对第一个设定值作微调,使其设定在预期的设定值上。

4. 调节压力校验器的压力,使压力在0-0.1Mpa范围内来回变化,检验压力下降时,一组触点的切换值是否为0.05Mpa和压力上升时另一组触点的切换值是否为0.09Mpa

注:如采用三组微动开关,分别设定三个不同的控制值,则其中最高设定值应选用3号微动开关(中间一组微动开关),其操作步骤同上。

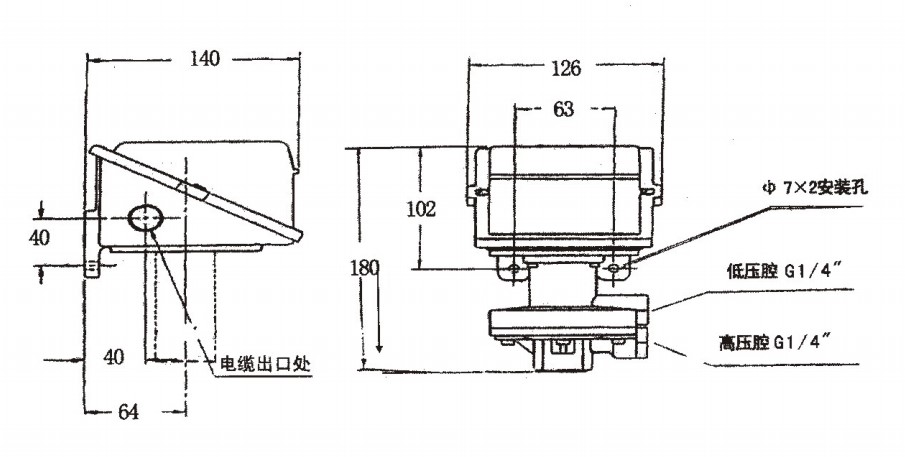

D500/6DD外形及安装尺寸 单位:mm
